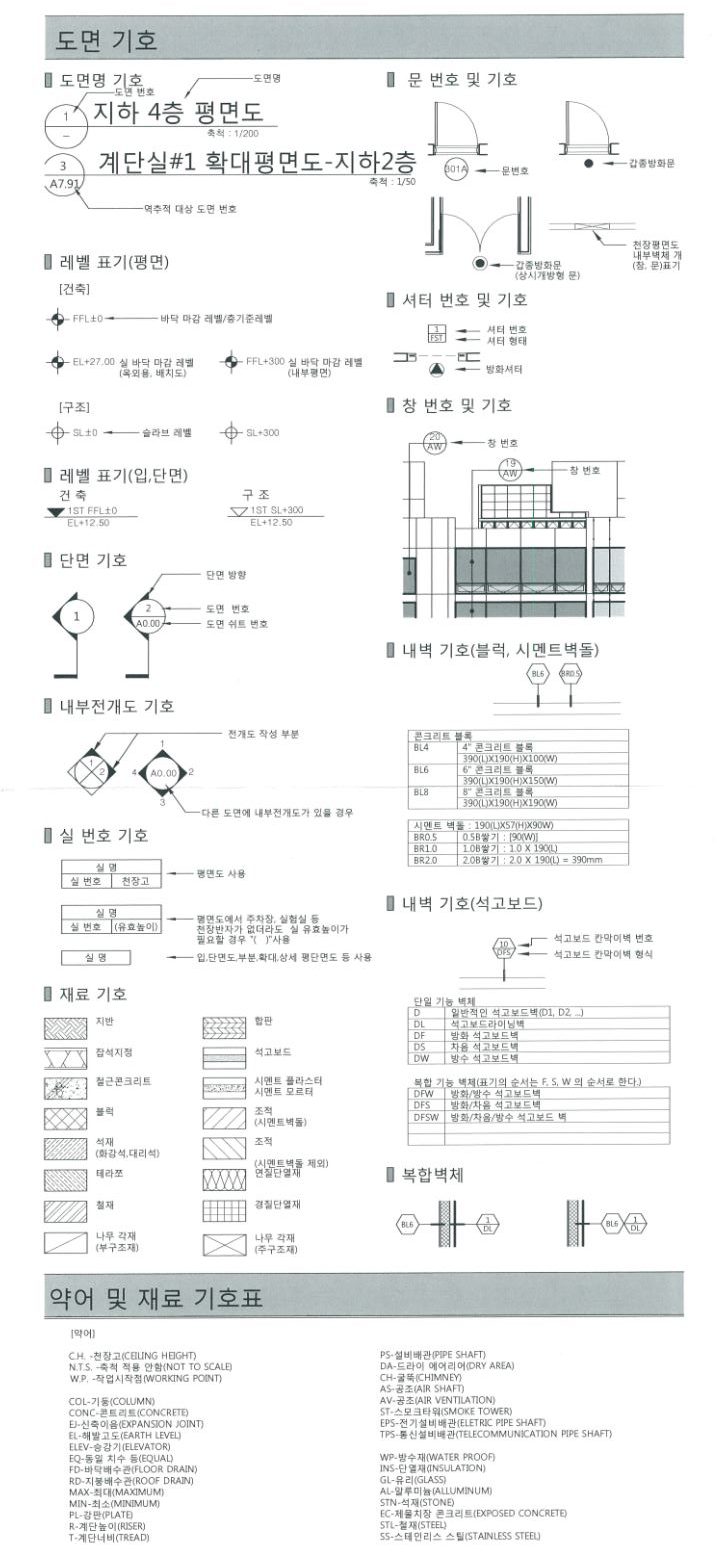

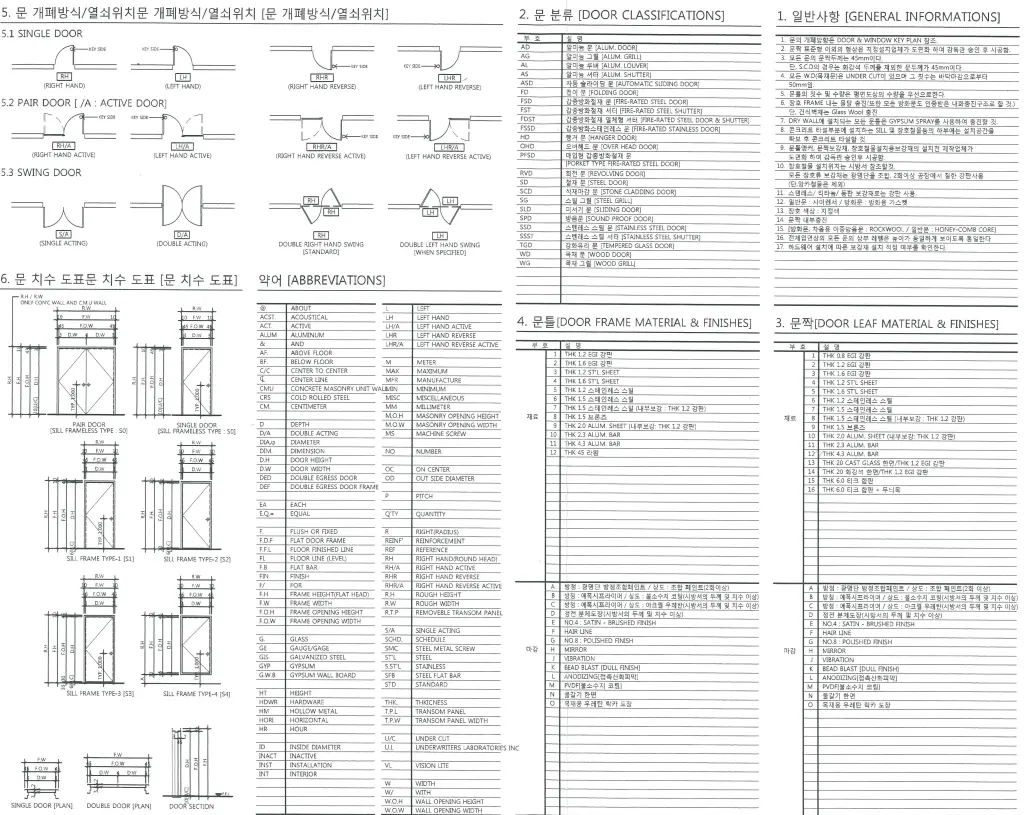

건축도면 약어 정리/도면기호 및 문 종류

건축도면을 보면 여러 약어들이 있는데 약어들을 정리해 보았습니다. 이렇게 많은 약어가 현학적으로 보이는 부분이 있으나 건축업계에 통용되는 언어임을 이해하고 숙지하는 수 밖에 없겠습니다.

No	약어	설명 1	설명 2
1	@	AT	위치
2	A.D	Air Duct	공기 덕트
3	A.H.U	Air Handling Unit	공조 유닛
4	A/C	Air Conditioner	에어컨
5	ABC Type Extinguisher	Extinguisher for material A&B&C Types i.e. Wood/Liquid/Electric Products	ABC형 소화기
6	ACB	Air Circuit Breaker	공기 차단기
7	AHU	Air Handling Unit	공조 유닛
8	AL	Aluminum	알루미늄
9	AS	Air Shaft	공기 (수직)통로
10	ATS	Automatic Transfer Switch	자동 전환 스위치
11	AV	Air Ventilation	공조 (급배기)
12	AV	Alarm Valve	유수 검지 장치 (알람밸브)
13	B.M.S	Building Management System	건물 관리 시스템
14	B.O.F	Bottom of Footing	(푸팅) 기초 하단
15	B.O.S	Bottom of Slab	슬래브 하단
16	B/	Bottom of	하단
17	BAS	Building Automation System	건물 자동화 시스템
18	BL.	Battery Level	공사구역 한계선
19	BLDG	Building	건물
20	C.H	Ceiling Height	천장고
21	C.J	Control Joint	조절 줄눈
22	C.L	Center Line	센터라인
23	C.M.U	Concrete Masonry Unit	콘크리트 블록
24	CAPEX	Capital Expenditure	자본적 지출
25	CCTV	Closed Circuit Television	폐쇄 회로 텔레비전
26	CH	Chimney	굴뚝
27	CLG	Ceiling	천장
28	CMM	m3/min	분당 입방 미터
29	CMMS	Computerized Maintenance Management System	전산화 유지관리 시스템
30	COL	Column	기둥
31	CONC.	Concrete	콘크리트
32	CORR	Corridor	복도, 통로
33	CT	Current Transformer	전류 변압기
34	D	Diameter, Depth, Distance	지름, 깊이, 거리
35	D.A	Dry Area (Airway)	지하실이 있는 건물의 외벽 주위를 파내려가 옹벽을 세워 천정을 뚫어 놓은 공간. 환기, 채광, 방수, 방습 등에 용이하다.
36	D.S	Duct Space	공조, 환기, 배연 등에 사용되는 덕트를 건물 내에서 설치하기 위한 공간
37	DET	Detail	세부 사항
38	DN	Down	하단
39	DW	Drywall	석고보드 벽
40	DWG	Drawing	도면
41	E.A	Exhaust Air	배기 공기
42	E.J	Expansion Joint	신축 이음
43	E.L	Elevation Level	수직 높이
44	EA	Each	각각
45	EC	Exposed Concrete	노출 콘크리트
46	EL.	Earth Level	지표고
47	ELEC	Electrical	전기
48	ELEV	Elevator	엘리베이터
49	EPS	Electric Pipe Shaft (Space)	전기 배관 공간 (전기용 설비배관을 위한 수직통로)
50	EQ.	Equal	동일 (같음)
51	EXP	Exposed	노출된
52	EXT	Exterior	외부
53	F.C.U	Fan Coil Unit	팬코일 유닛
54	F.D	Floor Drain	바닥 배수구
55	F.F.L	Finished Floor Level	완성 바닥 레벨
56	FCU	Fan Coil Unit	팬코일 유닛
57	FL.	Floor Level	바닥높이
58	FN	Finished	마감
59	FSCC	Fire and Security Control Centre	방재실
60	G.B	Glass Block	유리 블록
61	G.L	Ground Level	지면 높이
62	GALV	Galvanized	알루미늄과 아연을 반반씩 혼합하여 도금한 것
63	H	Height	높이
64	HORZ	Horizontal	수평
65	HVAC	Heating, Ventilation and Air Conditioning	난방, 환기 및 공조
66	IDF	Inter-mediated Distribution Box	중간단자함 (중간통로)
67	INS	Insulation	단열
68	INT	Interior	내부
69	J.C	Janitor’s Closet	관리인 보관실
70	KEPCO	Korea Electric Power Corporation	한국전력공사
71	KESCO	Korean Electrical Safety Corporation	한국전기안전공사
72	KESTI	Korea Elevator Safety Technology Institute	한국 승강기 안전 기술원
73	LA	Lightning Arrester	피뢰기
74	LBS	Load Break Switch	부하 차단 스위치
75	M&E	Mechanical and Electrical	기계 및 전기
76	M.D.F	Main Distribution Frame	주배선반
77	MACH	Machine	기계
78	MATL	Material	기계의
79	MAX.	Maximum	최대
80	MCCB	Molded Case Circuit Breaker	성형 케이스 회로 차단기
81	MDF	Main Distribution Frame	외부 케이블과 내부케이블이 연결되는 곳 (통신사의 회선이 각층으로 분배되는것이 아니라 MDF실과 연결된 뒤 EPS실이나 TPS실로 분배된다.
82	MIN.	Minimum	최소
83	MOF	Metering Out Fit	전력수급용 계기용변압기 (계기용 변성기)
84	MSC	Miscellaneous	기타
85	N.T.S	Not To Scale	축척 없음
86	O&M	Operation and Maintenance	운영 및 유지 관리
87	O.A	Out Air	외기
88	O.C	On Center	중심 위치
89	OPP	Opposite	반대
90	P.C	Precast Concrete	프리캐스트 콘크리트
91	P.S/P.D	Pipe Shaft/Duct	배관 샤프트/덕트
92	P/S	Pipe Shaft	배관 샤프트
93	PA	Public Area	공용부
94	PAC	Package Air Conditioner	패키지 에어컨
95	PH	Penthouse	펜트하우스
96	PH1	Penthouse 1F	펜트하우스 1층
97	PH2	Penthouse 2F	펜트하우스 2층
98	PIT	Pit	피트 (전기배선, 수도배관, 가스배관 등이 지나가는 오프닝 구간)
99	PL	Plate	판
100	PT	Potential Transformer	계기용 (전압) 변압기
101	PV	Photo-voltaic	태양광 발전
102	R	Radious, Riser	반경, 상승관
103	R.	Riser	단높이, 계단의 수직판
104	R.A	Return Air	환기 공기
105	R.D	Roof Drain	지붕 배수구
106	RC	Reinforced Concrete	철근 콘크리트
107	RD.	Roof Drain	지붕 배수구
108	REF	Reference	참조
109	RM	Room	방
110	S.A	Supply Air	공급 공기
111	S.F.L	Structural Floor Level	구조 바닥 레벨 (구조체에 의해 결정된 바닥의 위치 레벨)
112	S.STL	Stainless Steel	스테인리스강
113	SEC	Section	단면
114	SHT	Sheet	시트
115	SIM	Similar	유사
116	SL	Slab Level	슬래브 레벨
117	SPEC	Specification	시방: 공사에 대한 표준안, 규정
118	SRC	Steel Reinforced Concrete	철골 철근 콘크리트
119	SS	Stainless Steel	스테인리스 스틸
120	ST	Smoke Tower	배연탑 9고층 건물 화재 발생 시 연기를 배출시키는 수직 통로 공간)
121	STD	Standard	표준, 기준
122	STL	Steel	강철

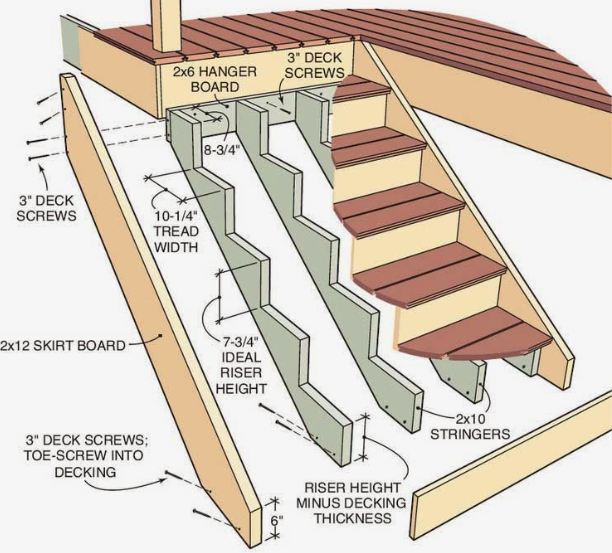

123	T	Tread	계단 디딤판
124	THK	Thickness	두께
125	TPS	Telecommunication Piping Shaft	통신 배관 샤프트
126	TR	Transformer	전기 변압기
127	TYP	Typical	일반적인 값 (표준치)
128	U.N.O	Unless Noted Otherwise	별도 기재 없을 시
129	U.P.S	Uninterrupted Power System	무정전 전원 공급 장치
130	VCB	Vacuum Circuit Breaker	진공 차단기
131	W.P	Water Paint	수성 페인트
132	W/	With	함께
133	W/O	Without	없이
134	WP	Water Proof	방수
135	WP.	Working Point	작업 지점
